Prevodovka k ozubenému hrebeňu 1,5M 20x20mm

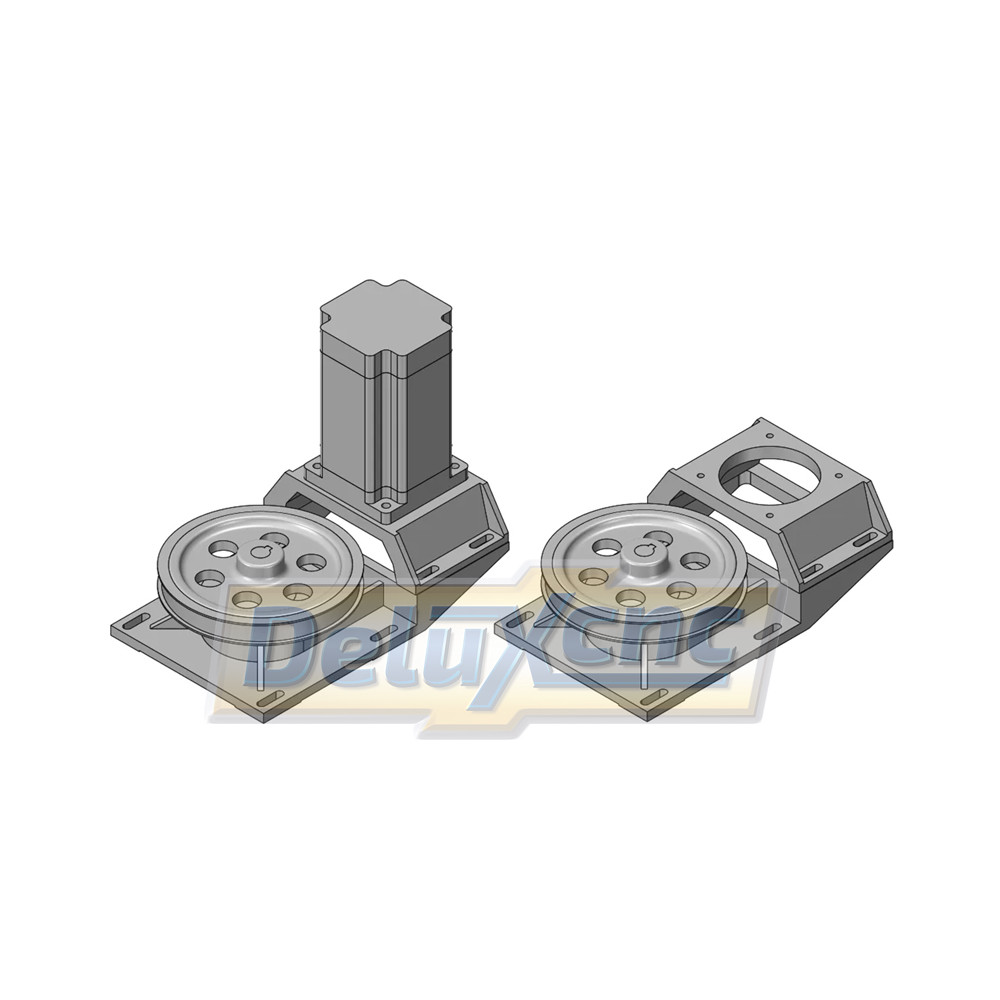

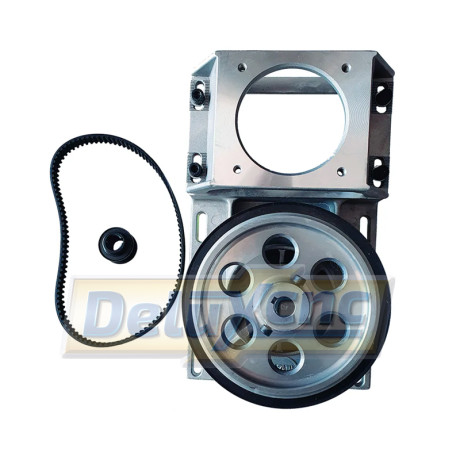

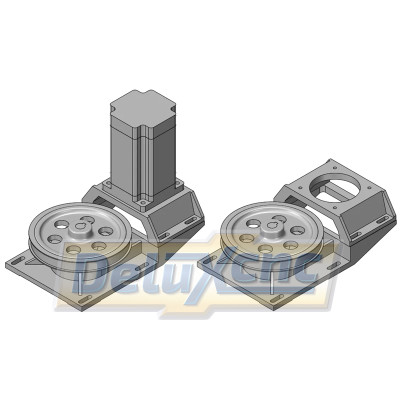

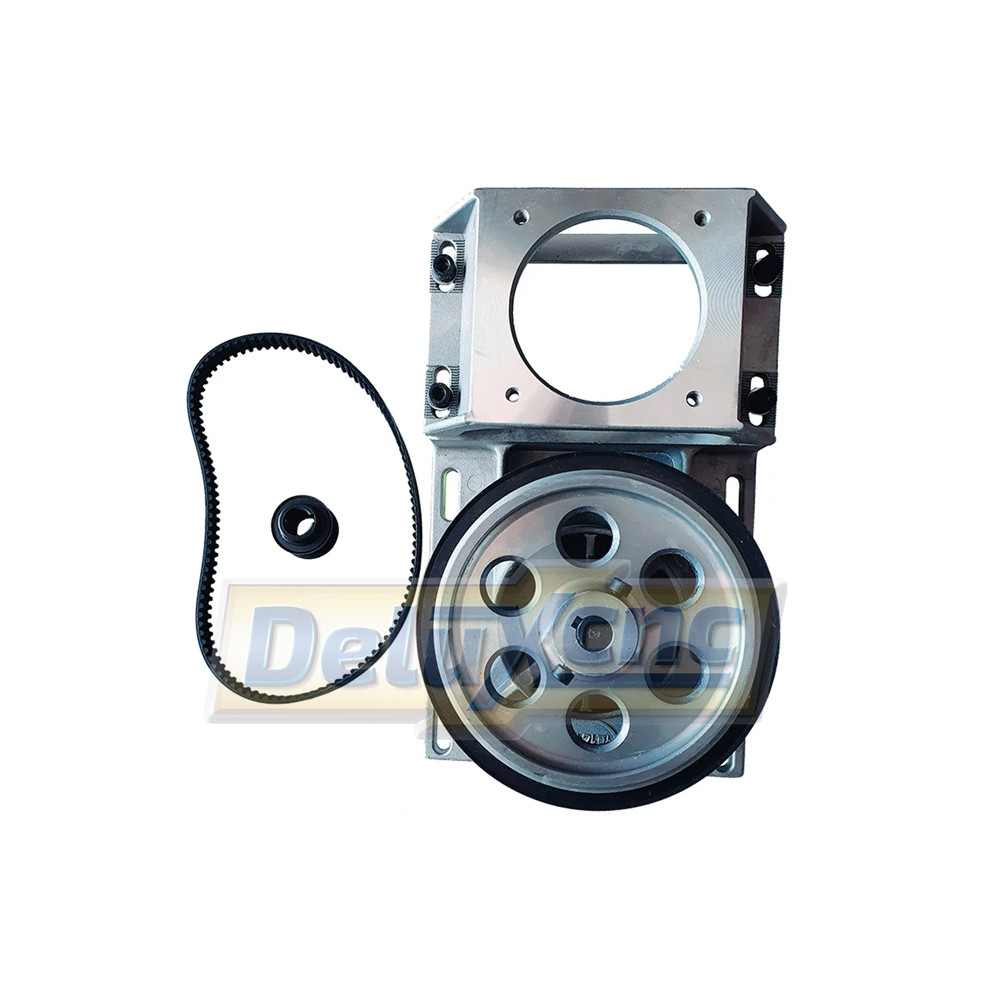

Prevodovka so špirálovým pastorkom pre ozubený hrebeň. Táto prevodovka má pomer 5:1 a nemá žiadnu spatnu vôľu (backlash). Šikmé zuby na pastorku umožňujú rýchly pohyb a tichú dlhodobú prevádzku bez vibrácií.

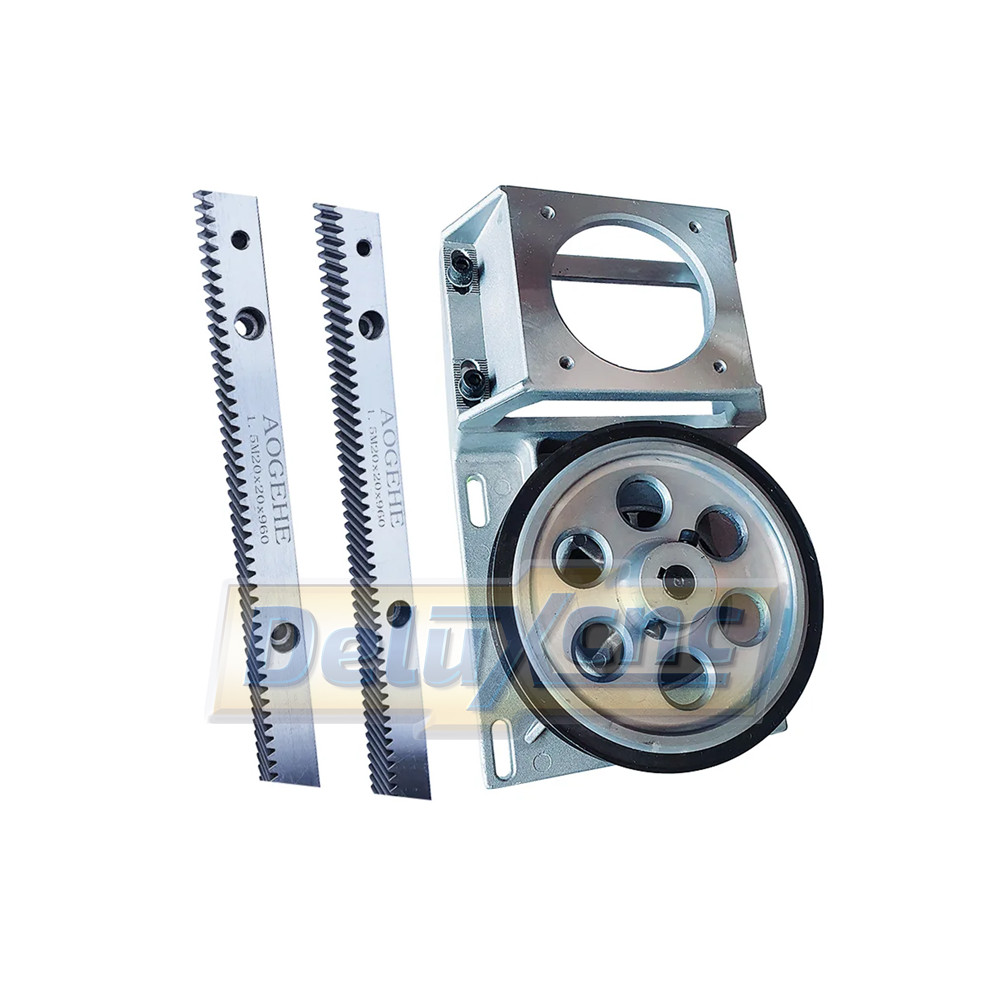

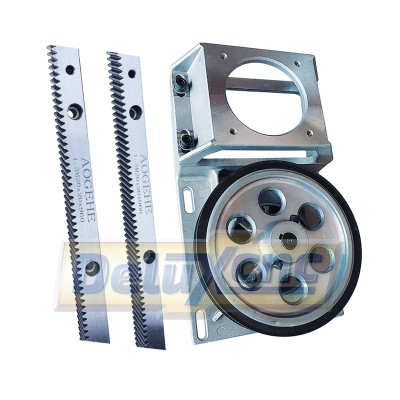

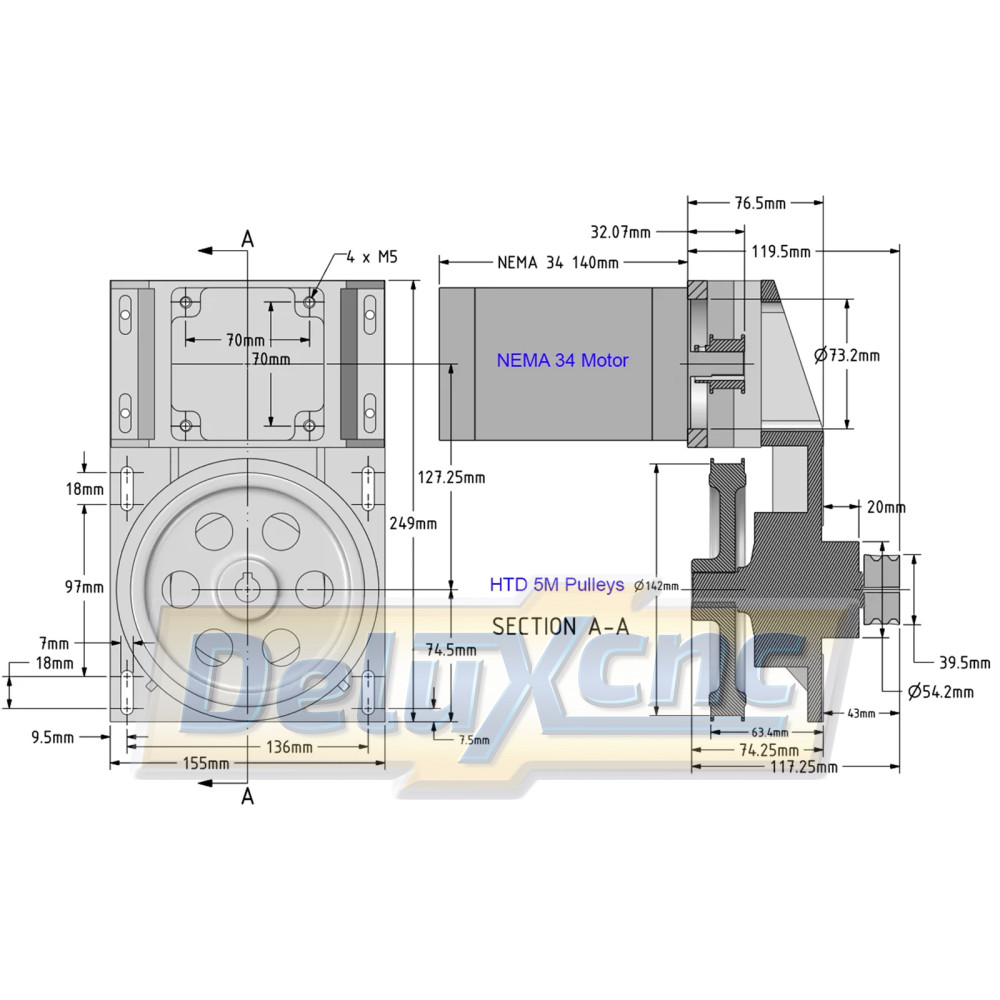

Redukčný pomer prevodovky je 5:1 (HTD 5M veľká kladka 90 zubov , HTD 5M malá kladka 18 zubov – 90/18=5 )

Rozteč hrebeňa podľa normy pre modul 1.5 m je 5.015 mm, ak chcete vypočítať vzdialenosť pre 360 ​​otočenie ozubeného kolesa, vynásobte krok počtom zubov. Napríklad 23-zubové ozubené koleso: 23*5.015=115.345 mm, vzdialenosť pre jednu otáčku 23-zubového ozubeného kolesa je 115.345 mm

Vyššie uvedený výpočet berieme pre špirálové 23 zubové ozubené koleso pre celú vzdialenosť otáčania 360 stupňov = 115.345 mm

VÝPOČET je jednoduchý:

( Kroky krokového motora * redukčný pomer ) / Špirálový prevod 360 stupňová vzdialenosť = Kroky na mm

(200 * 5) / 115.345 = 8.669 – príklad pre 200 krokov (celý krok)

(400 * 5) / 115.345 = 17.339 – príklad pre 400 krokov (polovičné kroky)

(800 * 5) / 115.345 = 34.678 – príklad pre 800 krokov (mikrokrokovanie)
