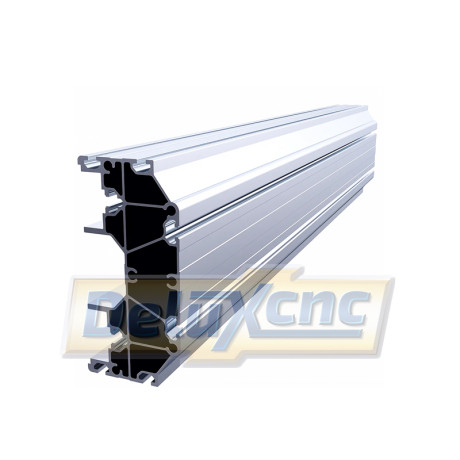

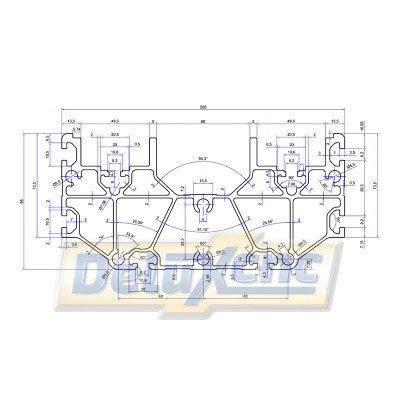

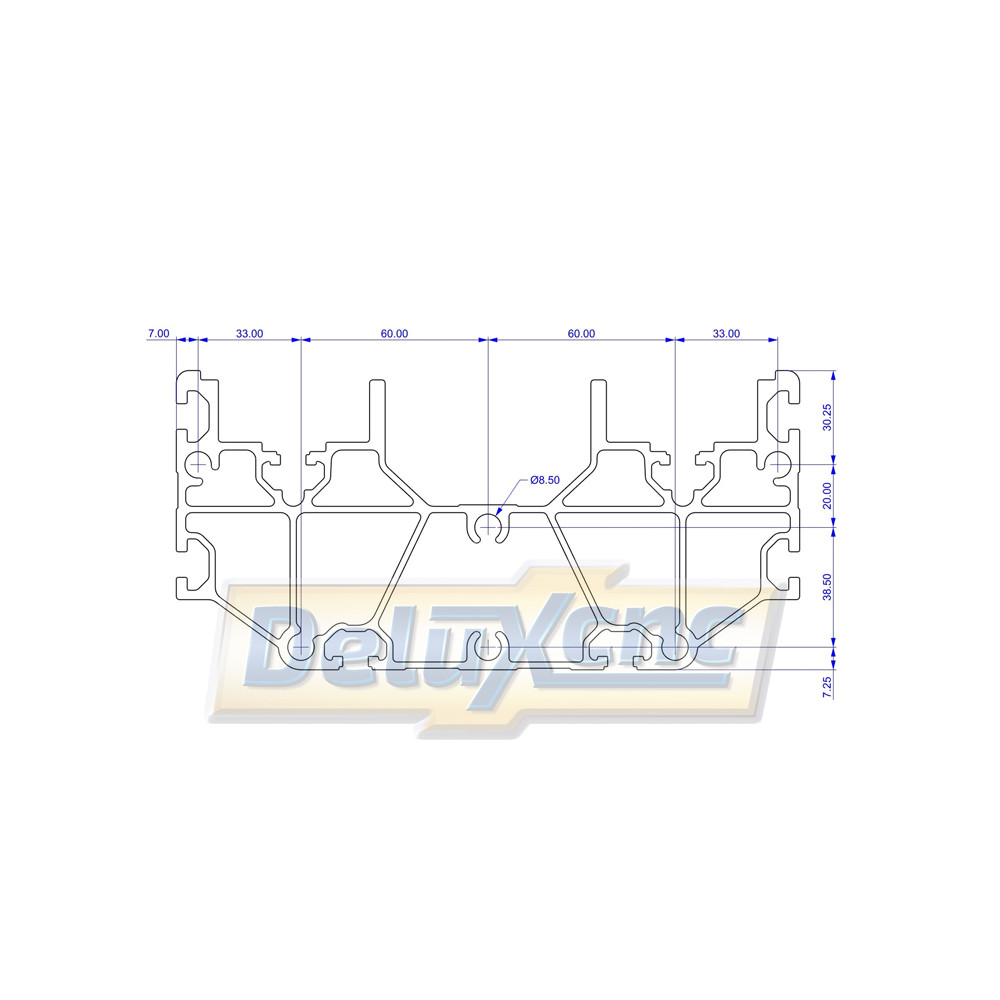

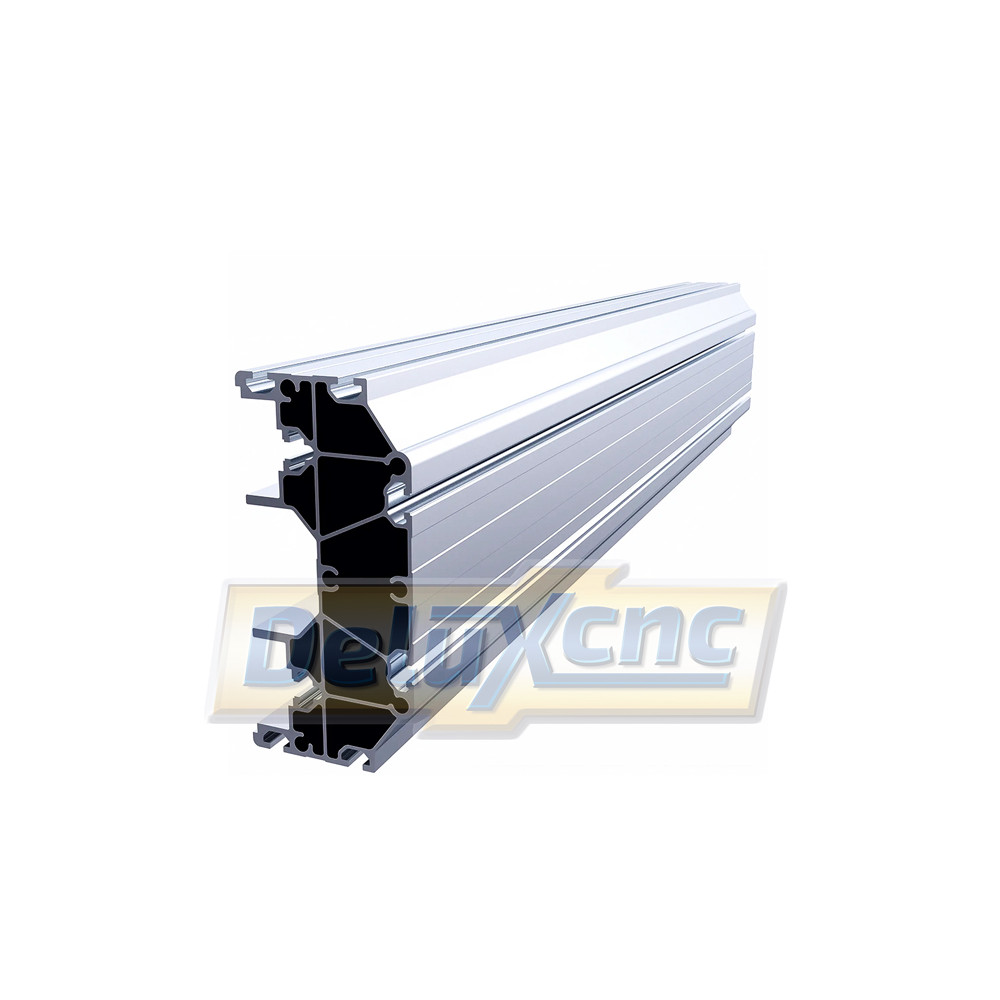

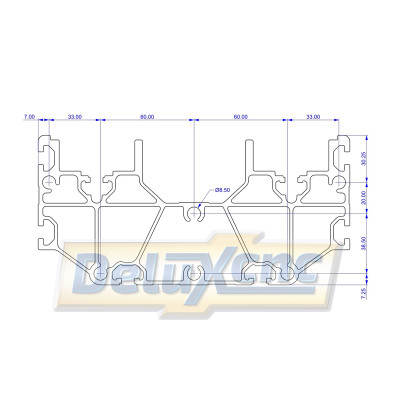

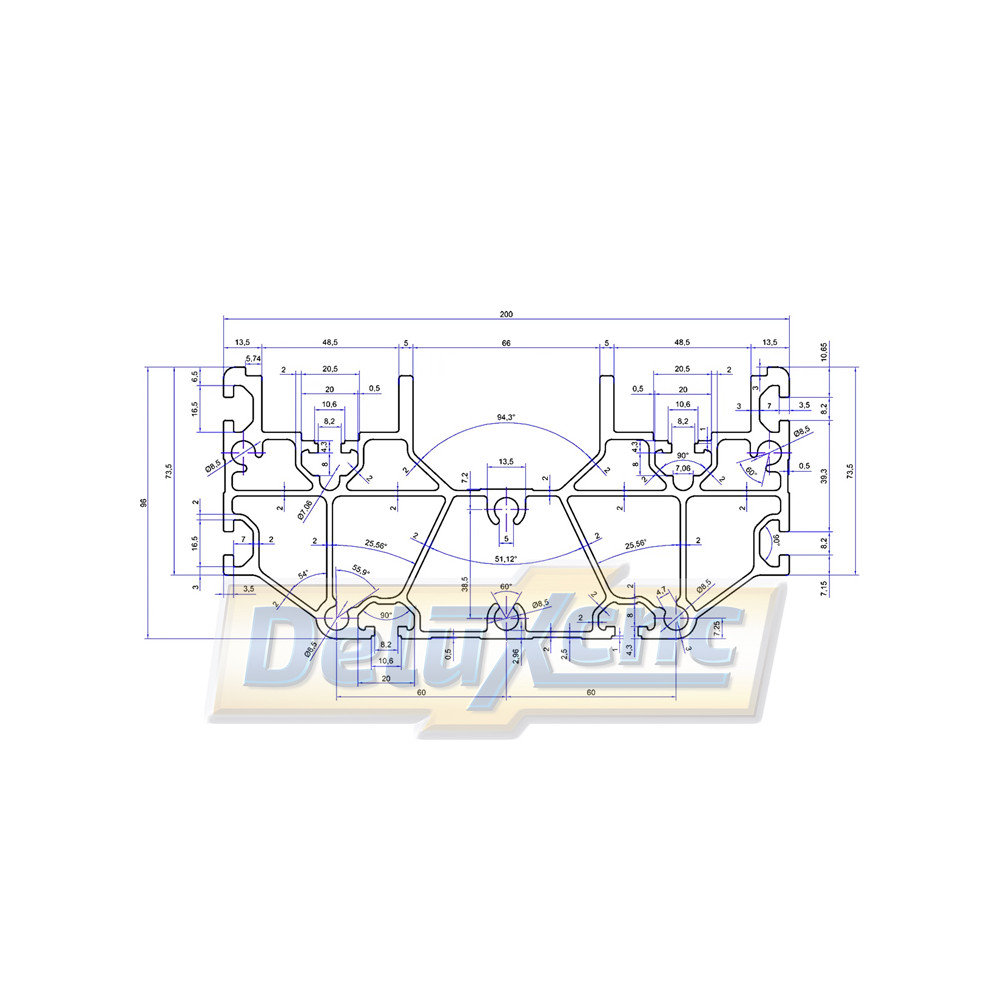

Aluminiumprofil für CNC-Maschinen 200x96mm

Das CNC-Aluminiumprofil 200×96 ist ein extrem robustes Profil, das speziell für die Optimierung und Vereinfachung des Aufbaus von CNC-Fräsmaschinen und ähnlichen Maschinen mit Bedarf an einer stabilen Achse entwickelt wurde. Dieses Profil ist für den professionellen Einsatz konzipiert und wurde in Europa mit höchstem Fokus auf Qualität und Präzision entwickelt. Zusätzliche Stabilität wird durch die Montage von Linearführungen (z. B. HGR20 HIWIN oder andere mit denselben Abmessungen) erreicht.

Berechnung der Kugelgewindespindellänge:

A1 = 10 mm

A2 = 10 mm

FK – Lager im Gehäuse (FK12 = 36 mm für SFU1605–SFU1610) (FK15 = 43 mm für SFU2005–SFU2010)

FF – Lager im Gehäuse (FF12 = 6 mm für SFU1605–SFU1610) (FK15 = 9 mm für SFU2005–SFU2010)

Alu-Profil = 1000 mm

Beispiel:

FK + A1 + Alu-Profil + A2 + FF = Gesamtlänge der Kugelumlaufspindel

36 + 10 + 1000 + 10 + 6 = 1062 mm (Länge der Kugelumlaufspindel SFU1605/SFU1610)

43 + 10 + 1000 + 10 + 9 = 1072 mm (Länge der Kugelumlaufspindel SFU2005/SFU2010)

1. Linearführung HGR20: https://deluxcnc.eu/sk/linearne-vedenia/412-8-linearne-vedenie-hgr20.html#/55-dlzka-1000_mm

2. Schraube mit Gewinde M5x18: https://deluxcnc.eu/sk/linearne-vedenia/1324-din-7984-m5x18-88-cierna.html

3. T-Nut-Profilmutter M5 für Aluminiumnut: https://deluxcnc.eu/sk/profily-30x30/988-t-slot-matica-m5-pre-profil-30x30.html

4. T-Nut-Mutter M5/M6 für Aluminium Steckplatz:https://deluxcnc.eu/sk/profily-30x30/987-t-slot-matica-m6-pre-profil-30x30.html

Das CNC-gefräste Alu-Profil 200×96 ist für die Verwendung mit FK12/FF12 für Kugelgewindetriebe der Größe SFU16XX und FK15/FF15 für Kugelgewindetriebe der Größe SFU20XX ausgelegt.

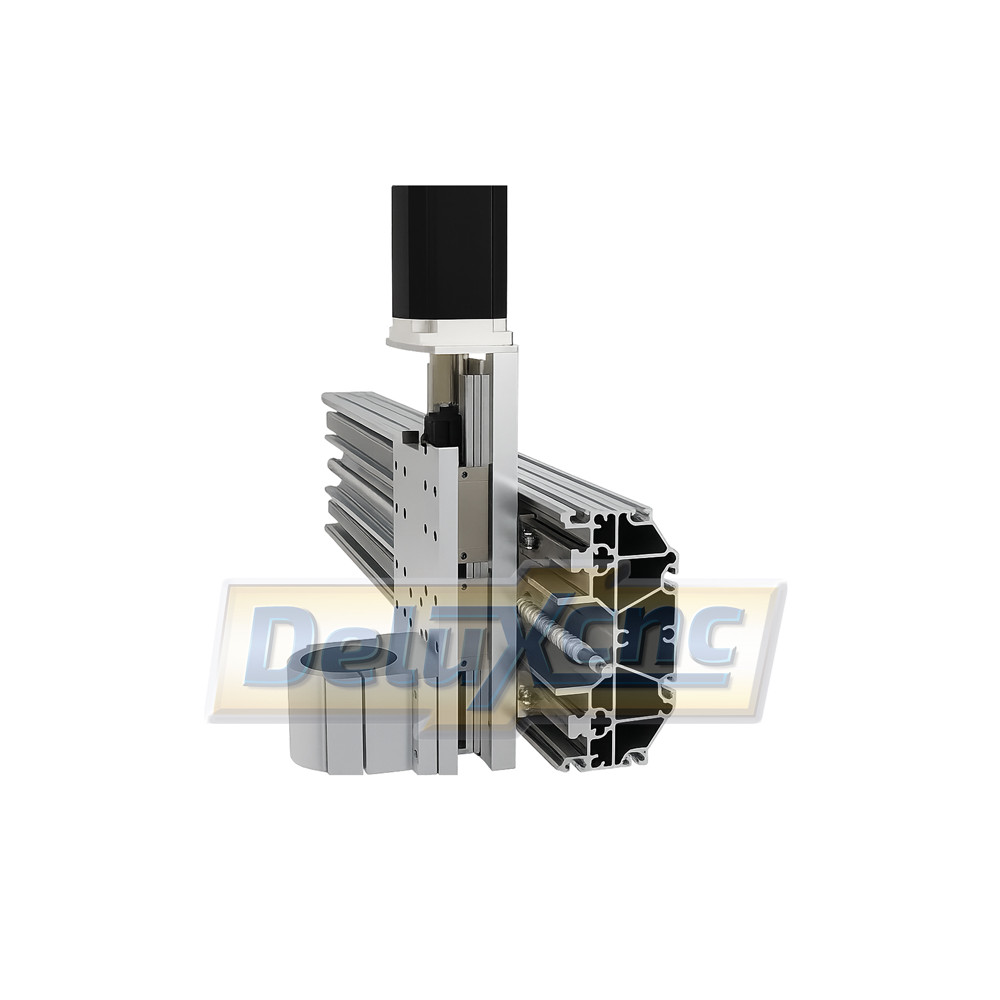

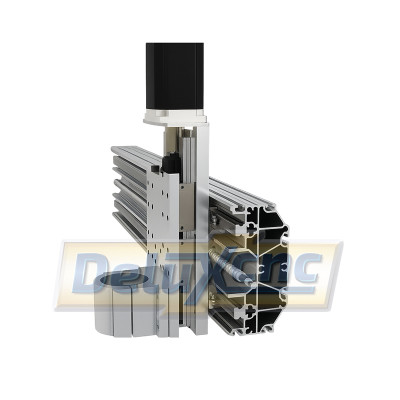

Das CNC-Alu-Profil 200×96 ist für die Verwendung mit Kugelgewindetrieben der Modelle SFU16XX oder SFU20XX und Linearführungen HGR20 mit Linearblöcken HGH20 (HGR20 HIWIN oder andere mit den gleichen Abmessungen) ausgelegt.

Das CNC-gefräste Aluminiumprofil 200×96 ist für die Befestigung mit Schrauben mit Innengewinde M10 vorgesehen. Die empfohlene Gewindelänge beträgt 35 mm, maximal 50 mm. Vor dem Einschrauben muss das Gewinde geschnitten werden.
