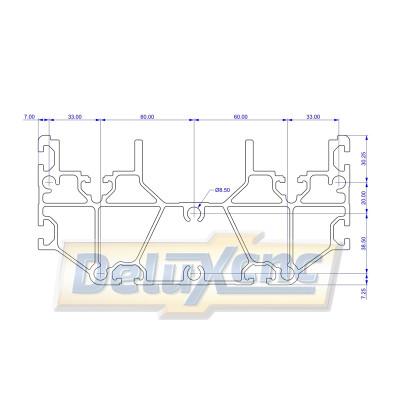

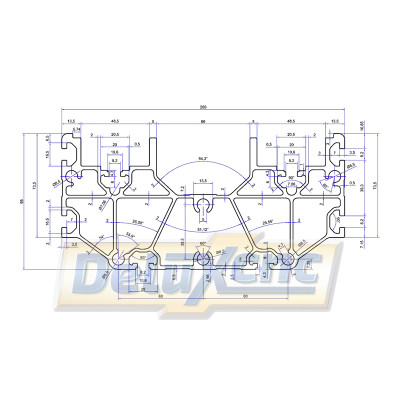

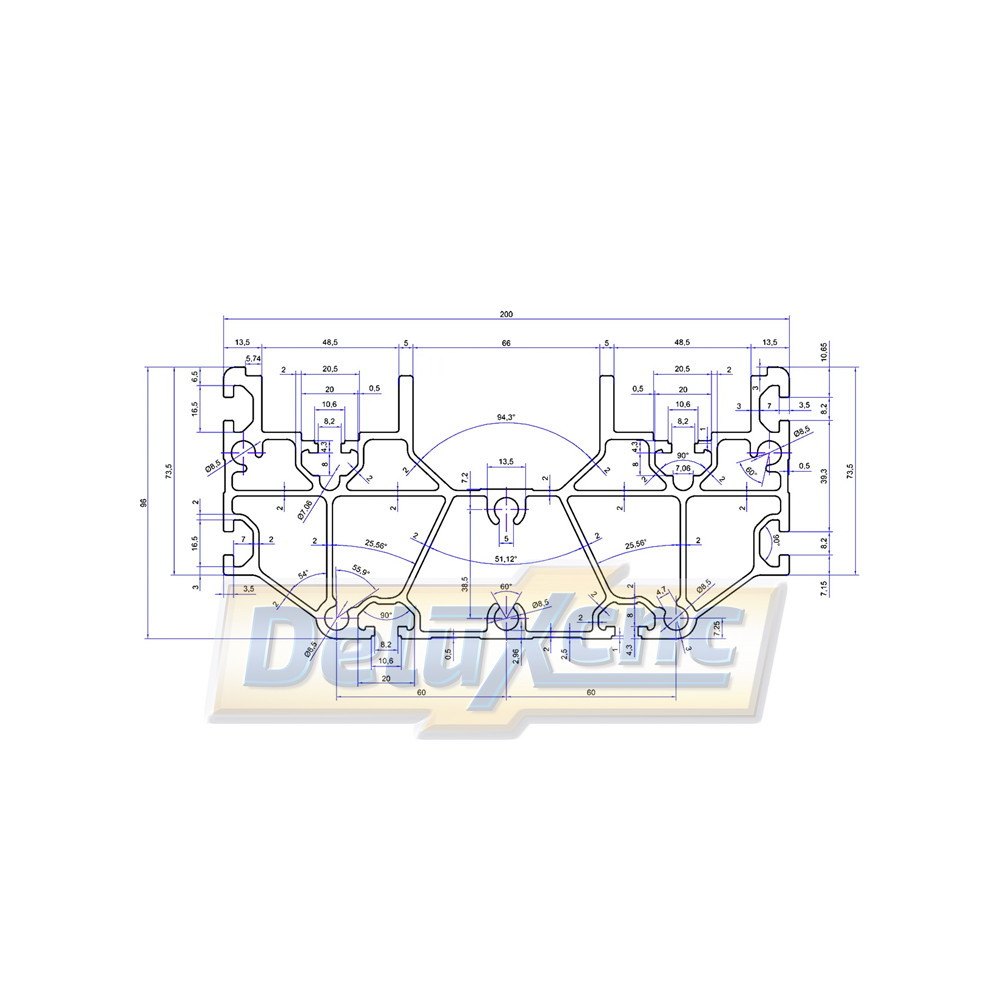

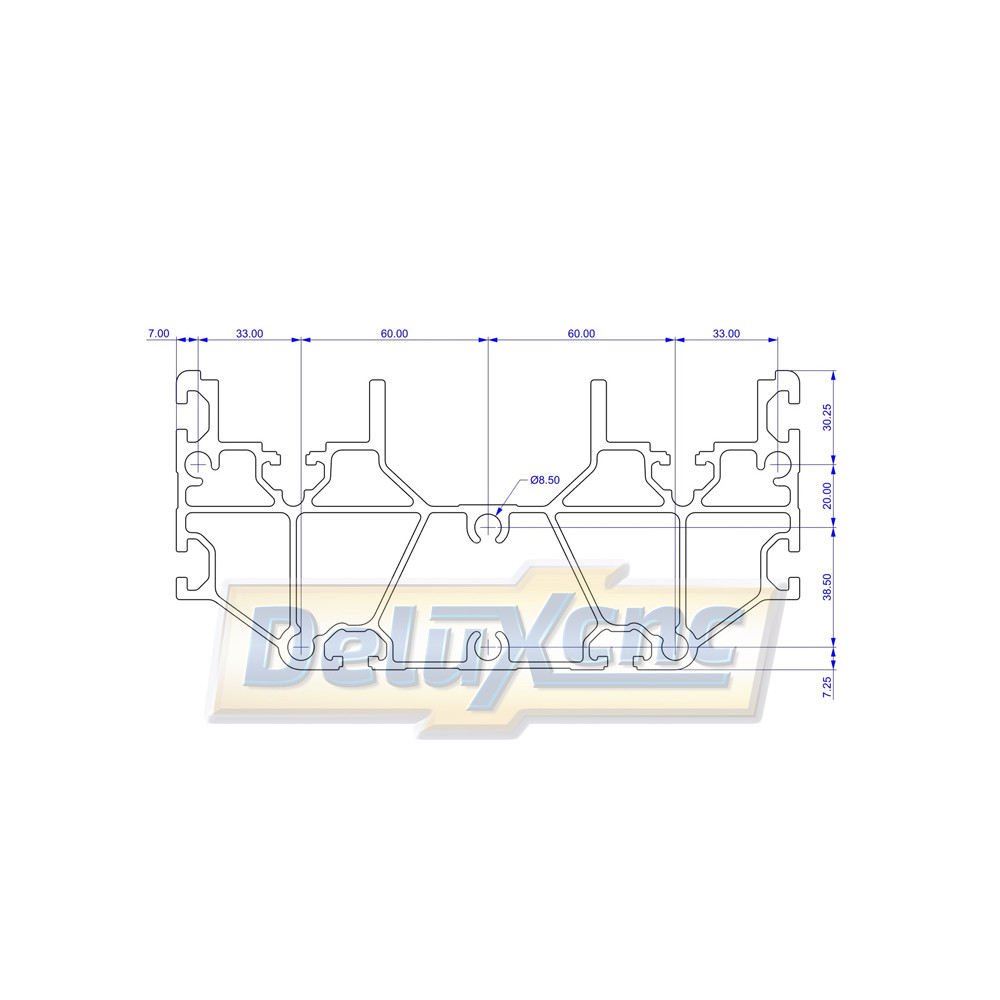

Hliníkový profil pro CNC stroje 200x96mm

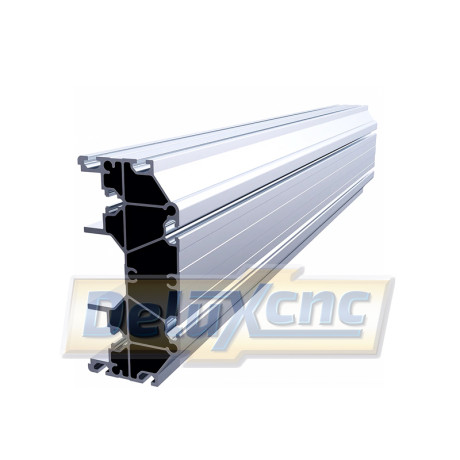

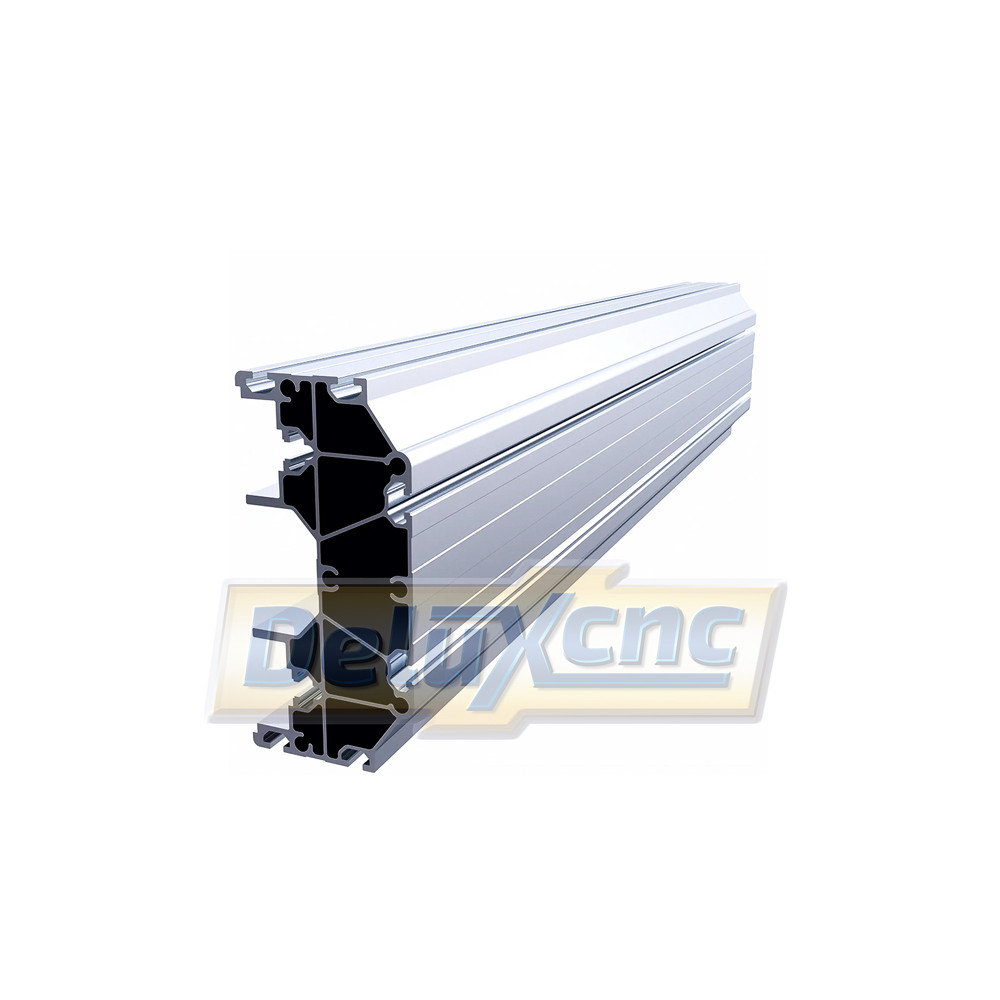

CNC Alu Profil 200×96 je extrémne pevný profil vyrobený zámerne na zlepšenie a uľahčenie konštrukcie CNC frézok a iných podobných strojov, ktoré vyžadujú pevnú a stabilnú os. Tento profil je určený na profesionálne použitie a bol vyvynutý v Európe s maximálnym dôrazom na kvalitu a presnosť tohto produktu. Dodatočná pevnosť profilu sa dosiahne montážou lineárnych vedení (HGR20 HIWIN alebo iných s rovnakými rozmermi)

Výpočet dĺžky guličkovej skrutky:

A1= 10mm

A2= 10mm

FK - ložisko v domčeku (FK12=36mm pre SFU1605-SFU1610) (FK15=43mm pre SFU2005-SFU2010)

FF - ložisko v domčeku (FF12=6mm pre SFU1605-SFU1610) (FK15=9 pre SFU2005-SFU2010)

Alu-profile = 1000mm

Príklad:

FK + A1 + Alu-profile + A2 + FF = celková dĺžka guličkovej šruby

36 + 10 + 1000 + 10 + 6 = 1062 mm (dlžka guličkovej skrutky SFU1605/SFU1610)

43 + 10 + 1000 + 10 + 9 = 1072 mm (dlžka guličkovej skrutky SFU2005/SFU2010)

1. Lineárne vedenie HGR20: https://deluxcnc.eu/sk/linearne-vedenia/412-8-linearne-vedenie-hgr20.html#/55-dlzka-1000_mm

2. Šruba so závitom M5*18 : https://deluxcnc.eu/sk/linearne-vedenia/1324-din-7984-m5x18-88-cierna.html

3. T-slot matica profilovaná matica M5 pre hliníkovú drážku: https://deluxcnc.eu/sk/profily-30x30/988-t-slot-matica-m5-pre-profil-30x30.html

4. T-slot matica M5/M6 pre hliníkovú drážku:https://deluxcnc.eu/sk/profily-30x30/987-t-slot-matica-m6-pre-profil-30x30.html

CNC Alu profil 200×96 je určený na použitie s FK12/FF12 pre guľôčkové skrutky SFU16XX a FK15/FF15 pre guľôčkové skrutky SFU20XX.

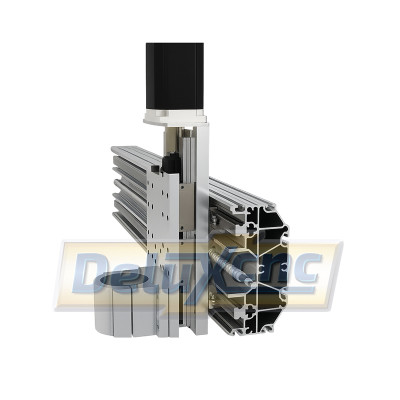

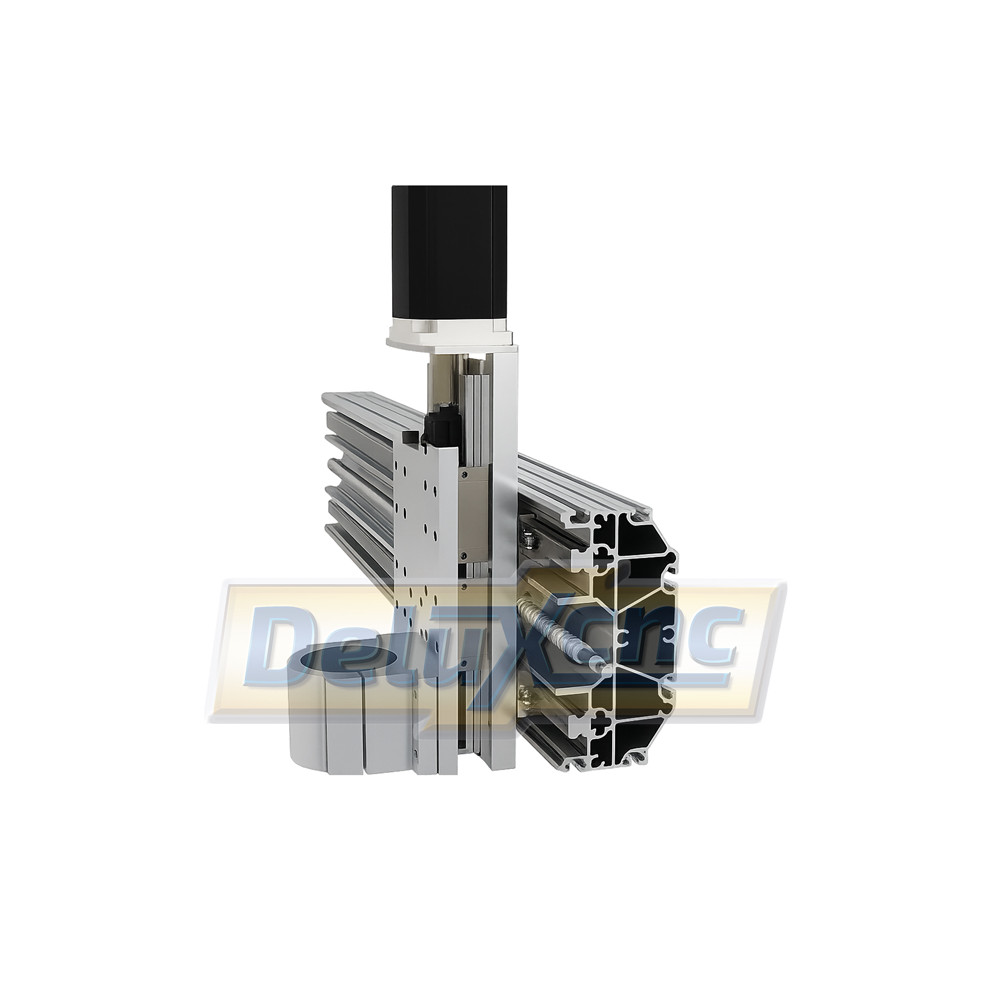

CNC Alu profil 200×96 je určený na použitie s modelmi s guľôčkovou skrutkou SFU16XX alebo SFU20XX a lineárnymi vedeními HGR20 s lineárnymi blokmi HGH20 (HGR20 HIWIN alebo iné s rovnakými rozmermi).

CNC Alu profil 200×96 je určený na upevnenie pomocou skrutiek s vnútorným závitom M10. Odporúčaná dĺžka závitu pre skrutkovanie je 35 mm alebo do 50 mm, pred zaskrutkovaním skrutiek je potrebné narezať závit.
